0132215143

MAGNIFICA PRONTO CAPPUCCINO ESAM4500

INT
DOWNLOAD

Position : 000A

Code : 7313217261

Name : MOTOR WITH PULLEY (ECM 230V)

Availability :

Position : 000B

Code : 5032514800

Name : FLOWMETER WIRING (L 470)

Availability :

Position : 000C

Code : 5332186200

Name : DRAIN HOSE (90°L180)

Availability :

Position : 000D

Code : 5332224100

Name : MOTOR BELT

Availability :

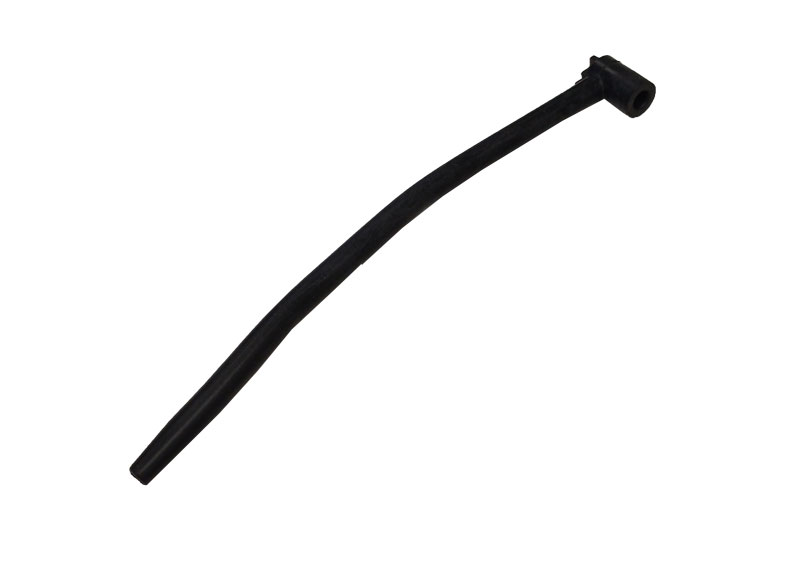

Position : 000E

Code : 5332238300

Name : DRAIN HOSE (90° L=180)

Availability :

Position : 000F

Code : 5332270300

Name : COVER

Availability :

Position : 000G

Code : 5332164700

Name : RUNNER FRAME

Availability :

Position : 000H

Code : 5013252911

Name : WIRING FOR FLOWMETER (L630)

Availability :

Position : 000I

Code : 5313215891

Name : SCUFF-PROOF RUBBER PAD

Availability :

Position : 000J

Code : 5332177900

Name : COVER

Availability :

Position : 000K

Code : 5513211891

Name : SCRAPER BRUSH WITH BRISTLES

Availability :

Position : 000L

Code : 6113210111

Name : FIXING BRACKET (TCO)

Availability :

Position : 000M

Code : 6113210121

Name : SENSOR BRACKET

Availability :

Position : 000N

Code : 5332215100

Name : GASKET

Availability :

Position : 000O

Code : 5313219181

Name : GRINDER BELLOW GASKET

Availability :

Position : 000P

Code : 6932102800

Name : BRACKET

Availability :

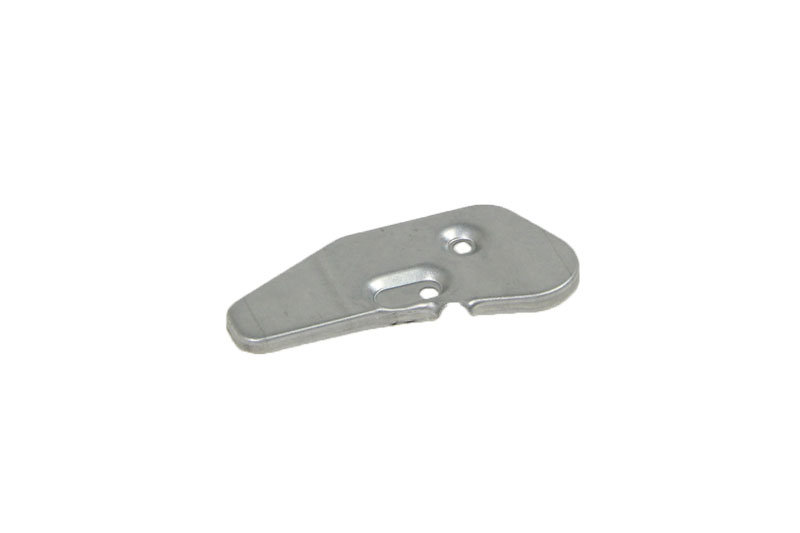

Position : 000Q

Code : 6913210021

Name : SOLENOID VALVE SUPPORT (2V)

Availability :

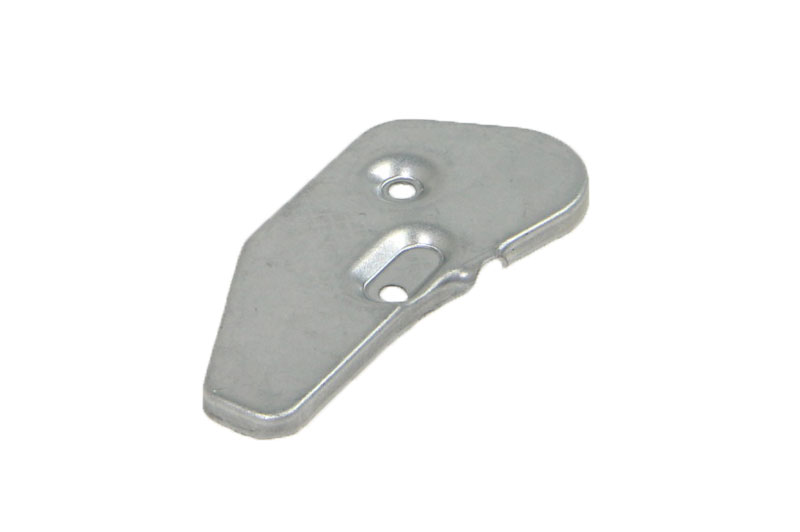

Position : 000R

Code : 6913210031

Name : SOLENOID VALVE SUPPORT (3V)

Availability :

Position : 000S

Code : 6913210011

Name : POD SUPPORT

Availability :

Position : 000T

Code : 5032110800

Name : POWER SUPPLY CORD WITH PLUG (SCHUKO)

Availability :

Position : 000U

Code : 6932103900

Name : GRID

Availability :

Position : 000V

Code : 5313239751

Name : GRINDER PANEL

Availability :

Position : 000W

Code : 7313249421

Name : MOTOR ASSEMBLY (CHIAPHUA 230V)

Availability :

Position : 000X

Code : AS00000378

Name : ECOMULTICLEAN 10ML VIAL

Availability :

Position : 000Y

Code : 6913210111

Name : FRONT BRACKET DEGREASED ESAM69

Availability :

Position : 00AA

Code : 5032514800

Name : FLOWMETER WIRING (L 470)

Availability :

Position : 00AB

Code : 5332224100

Name : MOTOR BELT

Availability :

Position : 00AC

Code : 5332164700

Name : RUNNER FRAME

Availability :

Position : 00AD

Code : 5013252911

Name : WIRING FOR FLOWMETER (L630)

Availability :

Position : 00AE

Code : 5313215891

Name : SCUFF-PROOF RUBBER PAD

Availability :

Position : 00AF

Code : 6113210111

Name : FIXING BRACKET (TCO)

Availability :

Position : 00AG

Code : 6113210121

Name : SENSOR BRACKET

Availability :

Position : 00AH

Code : 6932102800

Name : BRACKET

Availability :

Position : 00AI

Code : 6913210021

Name : SOLENOID VALVE SUPPORT (2V)

Availability :

Position : 00AJ

Code : 6913210031

Name : SOLENOID VALVE SUPPORT (3V)

Availability :

Position : 00AK

Code : 6913210011

Name : POD SUPPORT

Availability :

Position : 00AL

Code : 5032110800

Name : POWER SUPPLY CORD WITH PLUG (SCHUKO)

Availability :

Position : 00AM

Code : 6932103900

Name : GRID

Availability :

Position : 00AN

Code : 5332177900

Name : COVER

Availability :

Position : 00AO

Code : 7313217261

Name : MOTOR WITH PULLEY (ECM 230V)

Availability :

Position : 00AP

Code : 7313249421

Name : MOTOR ASSEMBLY (CHIAPHUA 230V)

Availability :

Position : 00AQ

Code : 5332238300

Name : DRAIN HOSE (90° L=180)

Availability :

Position : 00AR

Code : AS13200107

Name : COVER

Availability :

Position : 00AS

Code : 5313219181

Name : GRINDER BELLOW GASKET

Availability :

Position : 00AT

Code : 5313239751

Name : GRINDER PANEL

Availability :

Position : 00AU

Code : 5332215100

Name : GASKET

Availability :

Position : 00AV

Code : 5332261200

Name : GASKET

Availability :

Position : 00AW

Code : 5513211891

Name : SCRAPER BRUSH WITH BRISTLES

Availability :

Position : 00AX

Code : AS00000378

Name : ECOMULTICLEAN 10ML VIAL

Availability :

Position : 00AY

Code : 5332186200

Name : DRAIN HOSE (90°L180)

Availability :

Position : 00AZ

Code : 5313283911

Name : SILICONE HOSE (DI=4 DE=8 L=270)

Availability :

Position : 00BA

Code : 5332115400

Name : SILICONE HOSE (DI=5 L=145)

Availability :

Position : 00BB

Code : 5313283721

Name : TUBE (DI=7 DE=10 L=120)

Availability :

Position : 00BC

Code : 5313249311

Name : SILICONE HOSE (DI=3 DE=5,5 L15)

Availability :

Position : 00BD

Code : 6913210111

Name : FRONT BRACKET DEGREASED ESAM69

Availability :

Position : 1

Code : 5332187300

Name : COVER

Availability :

Position : 2

Code : 5332187200

Name : COVER

Availability :

Position : 3

Code : 5332203400

Name : COVER

Availability :

Position : 4

Code : 7313227791

Name : UPPER COVER

Availability :

Position : 5

Code : 5332187500

Name : LEFT SIDE

Availability :

Position : 6

Code : 5913210471

Name : GRINDING ADJUSTMENT KNOB

Availability :

Position : 7

Code : 5532146600

Name : TANK

Availability :

Position : 8

Code : 5313220261

Name : REAR PANEL

Availability :

Position : 9

Code : 5332187400

Name : RIGHT SIDE

Availability :

Position : 11

Code : 5313228721

Name : COFFEE GROUNDS CONTAINER

Availability :

Position : 12

Code : 7313220561

Name : DOOR ASSEMBLY

Availability :

Position : 13

Code : 5332142600

Name : HOOK

Availability :

Position : 14

Code : 5313251471

Name : COVER

Availability :

Position : 15

Code : AS13200251

Name : WATER TANK

Availability :

Position : 16

Code : 5332203200

Name : PROFILE

Availability :

Position : 17

Code : 6032107700

Name : CUP HOLDER

Availability :

Position : 18

Code : 5332213400

Name : CUP HOLDER TRAY

Availability :

Position : 19

Code : 5332225000

Name : BOTTOM

Availability :

Position : 20

Code : 5332266300

Name : FLOAT

Availability :

Position : 21

Code : 5332107900

Name : MEASURING SPOON

Availability :

Position : 22

Code : 7313210921

Name : COVER

Availability :

Notes :

NO MORE AVAILABLE. REPLACED BY CODE 5513211611 (MILK JUG ASSEMBLY). FIND OUT IN THE ACCESSORIES RANGE.

Position : 23

Code : 5513218341

Name : TANK

Availability :

Notes :

NO MORE AVAILABLE. REPLACED BY CODE 5513211611 (MILK JUG ASSEMBLY). FIND OUT IN THE ACCESSORIES RANGE.

Position : 24

Code : 5332194900

Name : COVER

Availability :

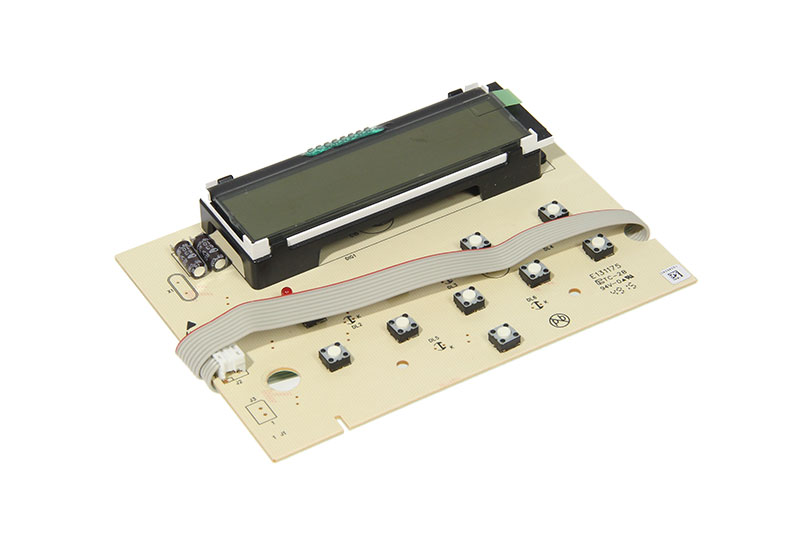

Position : 25

Code : 5213214941

Name : DISPLAY BOARD (SW1.0)

Availability :

Position : 27

Code : 5332218900

Name : KEY

Availability :

Position : 28

Code : 5532124900

Name : SPOUT

Availability :

Position : 31

Code : 5313217701

Name : O-RING (D=3.85 T=2)

Availability :

Position : 32

Code : 5132105400

Name : MICROSWITCH (10A/ 250V/ 125°)

Availability :

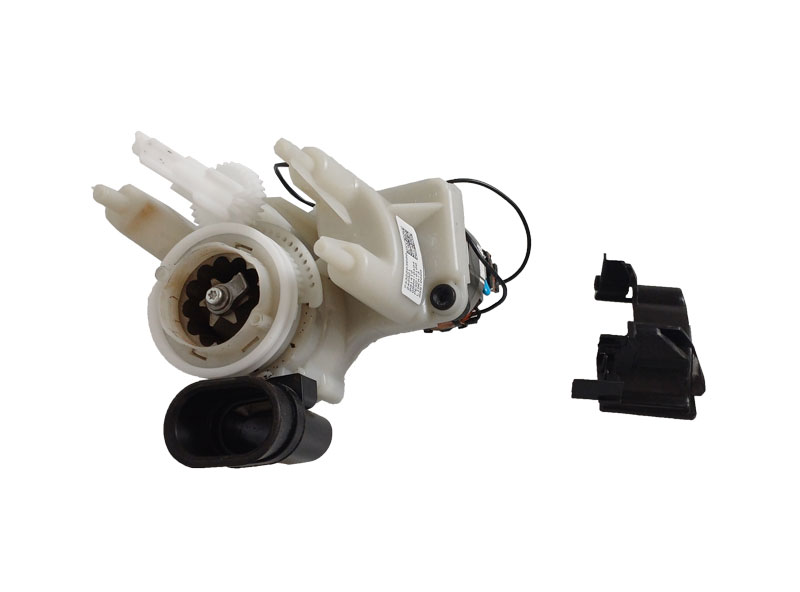

Position : 033A

Code : 5513227971

Name : GRINDER ASSEMBLY (2D-DL 230V)

Availability :

Notes :

ATTENTION: If there are two grinders in the spare parts list, please check carefully which grinder is assembled in the appliance before ordering. The 2 different grinders are NOT intechangeable.

Position : 033B

Code : 7313294102

Name : GRINDER ASSEMBLY (3D-DL 230V)

Availability :

Notes :

ATTENTION: If there are two grinders in the spare parts list, please check carefully which grinder is assembled in the appliance before ordering. The 2 different grinders are NOT intechangeable.

Position : 34

Code : 5313276531

Name : GASKET

Availability :

Position : 35

Code : 6013213181

Name : FILTER (D.40X2.3 TAI-FENG)

Availability :

Position : 36

Code : 5332149100

Name : O-RING

Availability :

Position : 37

Code : 7313251441

Name : INFUSER

Availability :

Position : 38

Code : 5032526800

Name : TCO WITH WIRING

Availability :

Position : 39

Code : 5332195300

Name : KEYBOARD

Availability :

Position : 40

Code : 5332142200

Name : SUPPORT

Availability :

Position : 41

Code : 6132104700

Name : SPRING (x micro 12 x 5)

Availability :

Position : 42

Code : 5132104100

Name : MICROSWITCH (250V 85°)

Availability :

Position : 43

Code : 7332166600

Name : SLIDER

Availability :

Position : 44

Code : 5332142400

Name : BUSH

Availability :

Position : 45

Code : 5332142300

Name : BUSH

Availability :

Position : 46

Code : 5217100200

Name : SENSOR (NTC L400)

Availability :

Position : 47

Code : 5313217751

Name : O-RING BLACK (D=6.07 T=1.78)

Availability :

Position : 48

Code : 5332213000

Name : PIN

Availability :

Position : 49

Code : 5332148400

Name : VALVE

Availability :

Position : 50

Code : 6132106900

Name : SPRING

Availability :

Position : 51

Code : 5332149100

Name : O-RING

Availability :

Position : 52

Code : 5332139200

Name : FILTER

Availability :

Position : 53

Code : 5513227901

Name : GENERATOR WITH MECHANICS VALVE (5X0.5 230V)

Availability :

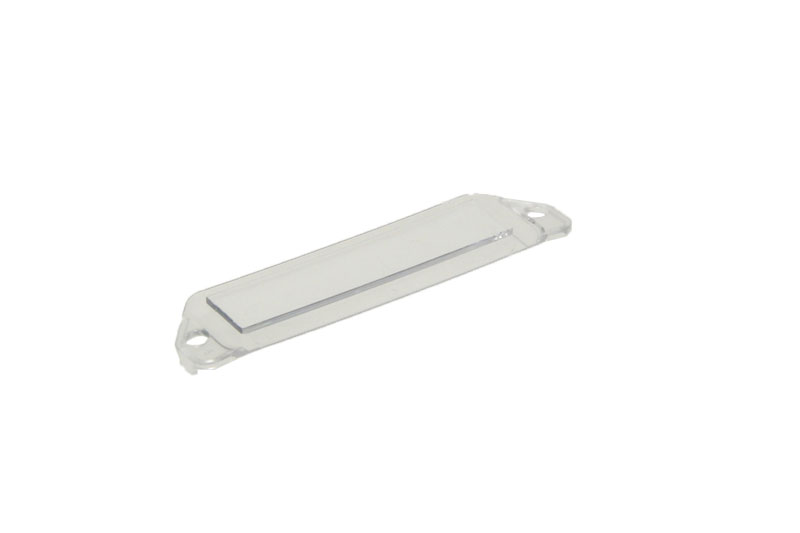

Notes :

Part Number in the Technical Info IT0133

Position : 54

Code : 5332195000

Name : GLASS

Availability :

Position : 55

Code : 5132110500

Name : MICROSWITCH (250V 85°)

Availability :

Position : 56

Code : 5213213971

Name : HALL SENSOR (L620)

Availability :

Position : 57

Code : 5313243071

Name : TOOTHED BELT

Availability :

Position : 058A

Code : 5513227951

Name : TRANSMISSION ASSEMBLY (CHIAPHUA 230V)

Availability :

Notes :

"Please note that the assembly kit might present a wiring cable for microswitch slightly different from the one on the machine, in this case please use the original one"

Position : 058B

Code : 7313243721

Name : TRANSMISSION ASSEMBLY (CHIAPHUA 230V)

Availability :

Position : 59

Code : 5532134100

Name : CONTROL PANEL

Availability :

Position : 60

Code : 5313217701

Name : O-RING (D=3.85 T=2)

Availability :

Position : 61

Code : 5313216501

Name : PUMP SUPPORT

Availability :

Position : 62

Code : 7313219421

Name : SAFETY VALVE

Availability :

Position : 63

Code : 5213211801

Name : PUMP PROTECTOR

Availability :

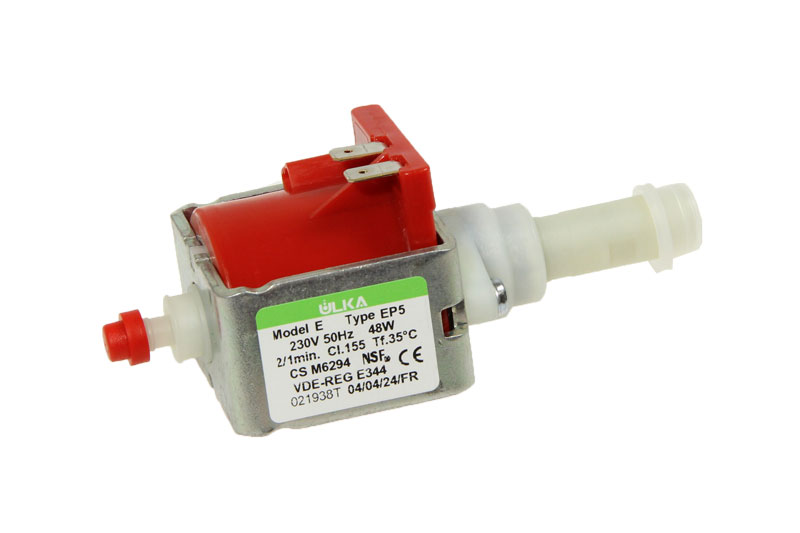

Position : 64

Code : 5113270612

Name : PUMP (ULKA 230V 48W)

Availability :

Position : 65

Code : 534848

Name : SUPPORT

Availability :

Position : 66

Code : 5232104600

Name : REED SENSOR

Availability :

Position : 67

Code : 5213214971

Name : POWER BOARD (SW1.0 230V)

Availability :

Position : 68

Code : 5132104100

Name : MICROSWITCH (250V 85°)

Availability :

Position : 69

Code : 6113210751

Name : INSERT

Availability :

Position : 70

Code : 6213210351

Name : NUT

Availability :

Position : 71

Code : 6213211521

Name : BRASS BUSH

Availability :

Position : 72

Code : 6213210091

Name : CONNECTION

Availability :

Position : 73

Code : 6113210741

Name : RING

Availability :

Position : 74

Code : NOCODE04

Name : SEE TECHNICAL BULLETIN

Availability :

Notes :

DON'T CLICK ON THE CODE. LOOK FOR THE TECHNICAL BULLETIN THAT COVERS THE SPARE PART CONCERNED, ON THE LIST OF TECHNICAL BULLETINS ATTACHED TO THIS PRODUCT.

Position : 75

Code : 5232105000

Name : SAFETY THERMOSTAT (13.5A 318°)

Availability :

Position : 76

Code : 5513216731

Name : FRAME WITH RUBBER PADS

Availability :

Position : 77

Code : 5232105000

Name : SAFETY THERMOSTAT (13.5A 318°)

Availability :

Position : 078

Code : 5213214671

Name : FLOWMETER

Availability :

Position : 79

Code : 5513219841

Name : TUBE WITH NUT AND 1 BUSH (L135)

Availability :

Position : 80

Code : 5313217741

Name : O-RING (D=6.75 T=1.78)

Availability :

Position : 81

Code : 5332196900

Name : CONNECTION

Availability :

Position : 82

Code : 5513213501

Name : TUBE WITH 2 BUSHES (L150)

Availability :

Position : 83

Code : 6132101300

Name : SPRING

Availability :

Position : 84

Code : 5332239200

Name : CONNECTOR

Availability :

Position : 85

Code : 535692

Name : GASKET

Availability :

Position : 086

Code : 5513220521

Name : IMPURITY FILTER

Availability :

Position : 87

Code : 5513212881

Name : TUBE WITH 2 BUSHES (L270)

Availability :

Position : 088

Code : 6113210021

Name : CLIP (WIRE 1,2 AISI302)

Availability :

Position : 89

Code : 5513213501

Name : TUBE WITH 2 BUSHES (L150)

Availability :

Position : 90

Code : 5332196800

Name : CONNECTION

Availability :

Position : 91

Code : 5513225711

Name : SOLENOID VALVE KIT (3VA 230V)

Availability :

Position : 92

Code : 5513219851

Name : TUBE WITH NUT AND 1 BUSH (L335)

Availability :

Position : 93

Code : 5513225701

Name : SOLENOID VALVE KIT (2VA 230V)

Availability :

Position : 94

Code : 5913217571

Name : FRONT PIECE

Availability :

Position : 95

Code : 5332196000

Name : O-RING

Availability :

Position : 96

Code : 5513227411

Name : CARAFE COUPLING

Availability :

Position : 97

Code : 5313217751

Name : O-RING BLACK (D=6.07 T=1.78)

Availability :

Position : 98

Code : 5332177500

Name : O-RING

Availability :

Position : 99

Code : 5332219000

Name : KEY

Availability :

Position : 100

Code : 9824800009

Name : CLIP CLAMP (8.30-8.10-7.80 )

Availability :

Position : 101

Code : 5313216541

Name : A T CONNECTION (PRES BLOCK)

Availability :

Position : 102

Code : 5332142600

Name : HOOK

Availability :

Position : 103

Code : 5513230831

Name : FLOW REGULATOR

Availability :

Position : 104A

Code : 5213212381

Name : MOTOR BOARD (ECM 230V)

Availability :

Position : 104B

Code : 5213220501

Name : MOTOR BOARD (CHIAPHUA 230V)

Availability :

Position : 113

Code : 6132103500

Name : SPRING

Availability :

Position : 114

Code : 5332139800

Name : LEVER

Availability :

Position : 115

Code : 9812631250

Name : SCREW (3.5X12)

Availability :

Position : 116

Code : 5313277681

Name : STOPPER

Availability :

Position : 117

Code : 5313268011

Name : VALVE

Availability :

Position : 118

Code : 6132112200

Name : SPRING

Availability :

Position : 119

Code : 5332140300

Name : PISTON

Availability :

Position : 120

Code : 5313219491

Name : SOLENOID VALVE SUPPORT

Availability :
